印刷線路板的基本構成就是焊盤、過孔、阻焊層、文字印刷部分。阻焊層就是大家看到的黃的或者紅的或者黑的或者綠色的或者其它顏色的部分，有的板子是黃色的阻焊層，有些朋友還不是很清楚什么是pcb阻焊層，下面小編來詳細的說一說。

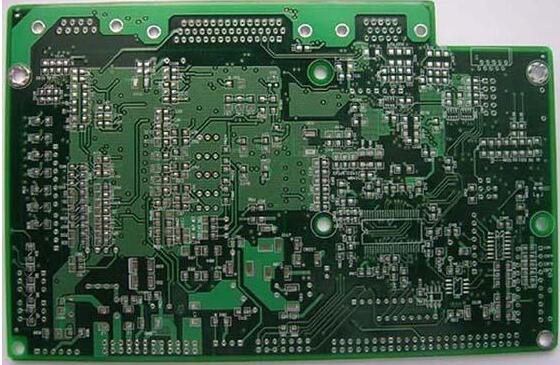

　　線路板阻焊層介紹

　　阻焊層就是solder mask，是指印刷電路板子上要上綠油的部分。實際上這阻焊層使用的是負片輸出，所以在阻焊層的形狀映射到板子上以后，并不是上了綠油阻焊，反而是露出了銅皮。

　　印刷電路板基本是由焊盤、過孔、阻焊層、絲印層、銅線、各種元件等部分組成。通常為了增大銅皮的厚度，采用阻焊層上劃線去綠油，然后加錫達到增加銅線厚度的效果。

　　線路板阻焊層和助焊層的區分

　　阻焊層：solder mask ， 是指板子上要上綠油的部分; 因?yàn)樗秦?fù)片輸出，所以實際上有 solder mask 的部分實際效果并不上綠油，而是鍍錫，呈銀白色!

　　助焊層：paste mask ，是機器貼片時要用的，是對應所有 貼片元件的焊盤的，大小與top layer/bottom layer 層一樣，是用來開鋼網漏錫用的。

　　兩個層都是上錫焊接用的，并不是指一個上錫，一個上綠油;那么有沒有一個層是指上綠油的層，只要某個區域上有該層，就表示這區域是上絕緣綠油的呢?暫時我還沒遇見有這樣一個層!我們畫的 PCB 板，上面的焊盤默認情況下都有 solder 層。

　　所以制作成的PCB 板上焊盤部分是上了銀白色的焊錫的，沒有上綠油這不奇怪;但是我們畫的 PCB 板上走線部分，僅僅只有 toplayer 或者 bottomlayer 層，并沒有 solder 層，但制成的 PCB 板上走線部分都上了一層綠油。

　　以上就是小編整理的關于“線路板阻焊層是什么意思?線路板阻焊層和助焊層如何區分”，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
