為了提高生產效率，我們在生產線路板的時候遇到比較小的板子，都會采用拼板的方式來生產，但是有很多朋友還不是很明白是什么意思以及拼板的種類，下面小編來詳細的說一說。

　　線路板拼介紹:

　　生產過程中我們不能單純一味地按單片出貨來做，這個往往在后續的生產中必須的貼片組裝過程中，會需要按拼版出貨。

　　線路板本省特別的小巧，也就是俗稱的牙簽板，這樣子的線路板外形也是不好做的，那我們也需要把此類板子按拼版的方式出貨。這樣子既省去了外型做板的時間，同時也有利于對線路板質量的批量控制，更方便出貨的時候?qū)?shù)量的清點等等。

　　線路板拼板的種類:

　　1、拼版加工藝邊，無間距拼版

　　此類拼版是特別常見的平板，一般客戶對外形的，毛刺沒有特殊的要求，可以使用V-cut線直接掰開，這樣子板子的四周可能會有輕微的毛刺，但是一般不會影響客戶的安裝使用，況且也特別易于打磨。

　　另外工藝邊也有利于拼版的連接，強化了整個拼版的強度，是拼版在V割以后不至于容易斷開，另外在貼片的時候也更有韌性。還有就是工藝邊易于板子在后續的生產過程中的固定，使板子容易加工。

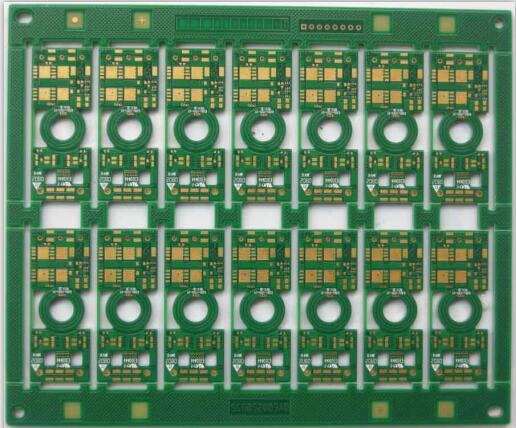

　　2、拼版加工藝邊，有間距拼版

　　如果客戶對電路板的外形要求特別高，板邊不能有毛刺，就需要對板邊進行銑邊，那么板與板之間就需要有空間，一般為1.5-2mm之間，這樣子有利于對毛刺的控制。另外就是板子的尺寸太小，完全過不了V割機，需要進行間距。

　　3、拼版無工藝邊

　　沒有工藝邊的話，是為了方便出貨，對后續的加工不利的，少有的客戶需要手工組裝，可以采用無工藝邊，只要板子內設計有定位孔即可，這種拼版可以省去板邊的費用，適當降低線路板的生產成本。

　　4、郵票孔鏈接

　　所謂郵票用就是采用很小的孔把板與板之間鏈接起來，看起來像郵票上面的鋸齒形，所以叫郵票孔鏈接。郵票孔鏈接是板與板之間的四周都需要高控制毛刺，即只能使用一點郵票孔來代替V線。

　　以上就是小編整理的關于線路板拼版什么意思和線路板拼版方式的種類介紹，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
